Kodėl pasukamasis žiedas yra labai svarbus sunkiųjų mašinų ir vėjo turbinų sukamajam judėjimui?

Sunkiosios technikos pasaulyje yra komponentas, leidžiantis suktis esant didžiulėms apkrovoms – pasukamasis žiedas. Šis didelio masto guolis, taip pat žinomas kaip pasukamasis guolis, vienu metu valdo ašines, radialines jėgas ir apvertimo momentus, todėl jis yra būtinas tokiai įrangai kaip ekskavatoriai, kranai, vėjo turbinos ir darbo platformos. Mes nagrinėjamePasukamasis žiedasišHuaxi, tiria projektavimo principus, medžiagų reikalavimus ir svarbų vaidmenį, kurį jis atlieka įvairiose pramonės šakose – nuo ​​statybos iki atsinaujinančios energijos. Taip pat žiūrime į gamybos galimybes, kokybės sistemas ir sertifikatmusHuaxipatikimas tiekėjas šioje sudėtingoje srityje.

„Sąnarys“, kuri išlaiko sunkiąją pramonę

Įsivaizduokite masyvią vėjo turbiną, kuri savo mentes sukasi prieš vėją. Arba aukštasis kranas, sukantis savo strėlę, kad pakeltų sunkius krovinius. Arba ekskavatorius, siūbuojantis ranka kasti žemę. Kiekvienoje iš šių mašinų yra vienas komponentas, leidžiantis suktis – pasukamasis žiedas. Šis didelis guolis, dažnai vadinamas „mašinos jungtimi“, sujungia besisukančią viršutinę konstrukciją su stacionaria apatine konstrukcija, perduodamas milžiniškas jėgas, leisdamas sklandžiai, valdomai judėti.

Pasukamasis žiedas nėra įprastas guolis. Paprastai jis yra didelio skersmens – nuo ​​0,4 iki 10 metrų – ir turi atlaikyti bendras apkrovas, kurios sunaikintų standartinius guolius. Šios apkrovos apima ašines jėgas (vertikalus svoris), radialines jėgas (horizontalus stūmimas ir traukimas) ir apvertimo momentus (pasvirimo jėgos). Pasukimo žiedo konstrukcija su riedėjimo elementais, bėgių takais ir dažnai integruotais krumpliaračio dantimis leidžia išlaikyti šias apkrovas, išlaikant tikslią sukimosi valdymą.

Jiangyin Huaxi Flange Co., Ltd., Jiangsu Huaxi Group dukterinė įmonė, gamina žiedinius kaltinius ir gatavus flanšus nuo 1984 m. Kasmet įmonė pagamina 35 000 tonų žiedinio tipo kaltinių ir 25 000 tonų gatavų flanšų ir vamzdžių jungiamųjų detalių, turėdama daugiau nei 10 000 specifikacijų. JųPasukamasis žiedasproduktai gaminami iš nerūdijančio plieno, anglinio plieno, legiruotojo plieno ir dvipusio plieno ir eksportuojami į 28 šalis. Šiame straipsnyje nagrinėjamos funkcijos, gamybos procesai ir programos, dėl kurių „Huaxi“ yra reikšmingas žaidėjas pasukamų žiedų rinkoje.

Techninės specifikacijos

Žemiau pateikiama pagrindinių savybių ir galimybių santraukaPasukamasis žiedasproduktai išHuaxi.

Kuo pasukamasis žiedas skiriasi nuo įprastų guolių?

Norint suprasti pasukamo žiedo vertę, reikia pažvelgti į unikalius reikalavimus, kuriuos jis turi atitikti.

Kombinuota apkrova

Pasukamasis žiedas yra skirtas valdyti jėgų derinį, kuris greitai sunaikintų standartinį guolį. Krane krovinio ir strėlės svoris sukuria didžiulį apvertimo momentą. Vėjo turbinoje galvos ir menčių svoris sukuria ašines apkrovas, o vėjo jėgos sukuria radialines ir pasvirusias apkrovas. Tvirta pasukamo žiedo konstrukcija – didelio skersmens bėgių takai ir kelios riedėjimo elementų eilės – efektyviai paskirsto šias jėgas.

Didelis skersmuo, kompaktiškas aukštis

Sukamieji žiedai pasižymi dideliu skersmeniu, palyginti su jų aukščiu. Ši „lėkštės“ forma leidžia juos montuoti tiesiai tarp viršutinės ir apatinės mašinos konstrukcijų, taip sutaupant vietos ir užtikrinant reikiamą apkrovą. Skersmuo gali svyruoti nuo 200 mm iki 10 000 mm ar daugiau, priklausomai nuo naudojimo.

Integruoti krumpliaračių dantys

Daugelis pasukamų žiedų turi krumpliaračio dantis ant vidinio arba išorinio žiedo, leidžiančius tiesiogiai integruoti su pavaros krumpliaračiu. Tai pašalina atskiros pavaros poreikį, supaprastina mašinos konstrukciją ir sumažina svorį. Parinktys apima vidinę pavarą, išorinę pavarą arba konfigūraciją be dantų.

Montavimo lankstumas

Sukamieji žiedai paprastai montuojami naudojant varžtų skyles vidiniuose ir išoriniuose žieduose. Tai leidžia lengvai integruoti į mašinos struktūrą. Įprastos flanšinės konstrukcijos su varžtų skylėmis, užtikrinančios saugų tvirtinimą.

Gamybos procesas: nuo žaliavos iki gatavo žiedo

Aukštos kokybės pasukamo žiedo gamybai reikia pažangių kalimo, apdirbimo ir terminio apdorojimo galimybių.Huaxiį šias sritis daug investavo.

Žiedo tipo kalimas

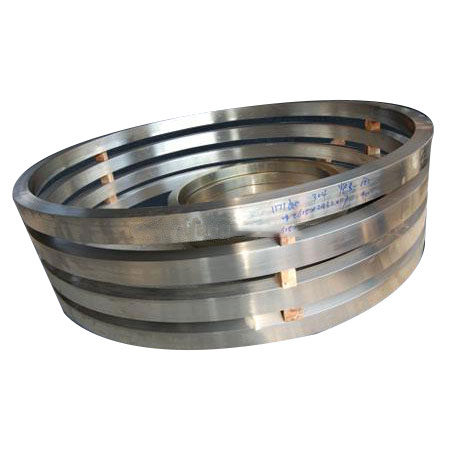

Procesas prasideda plieniniu luitu arba ruošiniu, kuris pašildomas, o paskui kaliamas į žiedo formą.HuaxiMedžiagai formuoti naudoja 3600 tonų alyvos hidraulinius presus, 5 m žiedinius malūnus ir elektrohidraulinius plaktukus. Šis kalimo procesas išlygina plieno grūdėtumo struktūrą, pagerina jo stiprumą, kietumą ir atsparumą nuovargiui.

Tikslus apdirbimas

Po kalimo žiedas yra tiksliai apdirbamas.Huaxiyra 2–5 m vertikalios tekinimo staklės, 5 m NC gręžimo staklės ir kita pažangi įranga. Šios mašinos pagamina tikslius matmenis, varžtų skylutes ir krumpliaračio dantis, reikalingus gatavam pasukamajam žiedui. CNC technologijos naudojimas užtikrina nuoseklumą ir tikslumą.

Terminis apdorojimas

Terminis apdorojimas yra labai svarbus norint pasiekti mechanines savybes, reikalingas pasukamiems žiedams. Procesas paprastai apima normalizavimą, atkaitinimą, grūdinimą ir grūdinimą. Reikalingoms reikmėms, pvz., vėjo turbinoms, naudojamos tokios medžiagos kaip 42CrMo4V, kurioms reikalingi specifiniai terminio apdorojimo parametrai, norint pasiekti reikiamą stiprumą ir kietumą.

Kokybės kontrolė ir patikra

Huaxituri nepriekaištingą kokybės garantijos sistemą ir pilną modernios fizikinės ir cheminės tikrinimo įrangos komplektą. Kokybės skyrius yra tiesiogiai pavaldus generaliniam direktoriui ir griežtai kontroliuoja kiekvieną gamybos proceso etapą. Taip užtikrinama, kad reikalavimų neatitinkančios medžiagos niekada nepateks į sandėlį, nepateks į kitą procesą ar neišvažiuos iš gamyklos.

Programos visose pagrindinėse pramonės šakose

ThePasukamasis žiedasišHuaxinaudojamas įvairiose pramonės šakose, kur sunkūs kroviniai turi suktis patikimai.

• Vėjo energija– Pasukami žiedai yra esminiai vėjo turbinų komponentai, naudojami posūkio sistemoje (galvos pasukimui į vėją) ir žingsnio sistemoje (menčių kampui reguliuoti). Žiedai turi atlaikyti ekstremalias oro sąlygas ir užtikrinti patikimą veikimą dešimtmečius.

• Statyba ir kasimas– Ekskavatoriai, kranai ir kėlimo platformos sukasi nuo pasukamų žiedų. Šios mašinos veikia sudėtingose ​​​​apkrovose, kuriose yra didelė apkrova ir dažni, dažnai svyruojantys judesiai.

• Medžiagų tvarkymas– Uosto kranai, laivų iškrovimo įrenginiai ir krautuvų iškrovėjai naudoja pasukamuosius žiedus, kad suka savo strėles ir krovimo įrangą. Žiedai turi atlaikyti dideles apkrovas ir dažnus darbo ciklus.

• Kasybos įranga– Didelio masto kasybos mašinos, tokios kaip vilkimo linijos ir kaušiniai ratiniai ekskavatoriai, naudoja pasukamuosius žiedus savo masyvioms konstrukcijoms palaikyti ir pasukti.

• Jūrų ir atviroje jūroje– Pasukami žiedai naudojami laivų kranuose, atviroje jūroje įrengtuose platforminiuose kranuose ir kituose laivuose, kur svarbiausia yra atsparumas korozijai ir patikimumas.

• Pramoninės mašinos– Daugelio tipų pramoninėje įrangoje, pradedant robotika ir baigiant patefonais, naudojami pasukami žiedai tiksliam sukimosi valdymui.

Dažnai užduodami klausimai

Kl .: Kas yra pasukamasis žiedas ir ką jis daro?

A: Pasukamasis žiedas, taip pat žinomas kaip sukamojo stalo guolis, yra didelis guolis, kuris vienu metu gali palaikyti ašines, radialines jėgas ir apvertimo momentus. Tai leidžia konstrukcijai suktis, atlaikant dideles apkrovas. Taikymas apima kranus, ekskavatorius, vėjo turbinas ir kėlimo platformas.

K: Kokios medžiagos naudojamos pasukamuose žieduose?

A: Įprastos medžiagos yra 50Mn, 42CrMo ir C45. Reikalingoms reikmėms, pavyzdžiui, vėjo turbinoms, naudojamos aukštesnės kokybės medžiagos, tokios kaip 42CrMo4V.Huaxisiūlo pasukamus žiedus iš anglinio plieno, nerūdijančio plieno, legiruotojo plieno ir dvipusio plieno.

Klausimas: Ar pasukamasis žiedas gali būti pritaikytas?

A: Taip.Huaxigali pagaminti pasukamuosius žiedus pagal kliento brėžinius ar pavyzdžius. Parinktys apima skirtingus skersmenis, pavarų konfigūracijas (vidinę, išorinę arba be dantų) ir tvirtinimo angų modelius.

K: Kokius sertifikatus turi Huaxi gaminant pasukamuosius žiedus?

A:Huaxituri ISO9001, Vokietijos TUV Rheinland ISO9001 ir PED, Kinijos klasifikacinės bendrovės leidimą, AQSIQ klasės A eksporto įmonės vertinimą ir BV gamyklos patvirtinimą. Šie sertifikatai įrodo atitiktį tarptautiniams kokybės ir saugos standartams.

K: Kokios pramonės šakos naudoja pasukamuosius žiedus?

A: Pasukami žiedai naudojami vėjo energijos, statybos ir kasimo, medžiagų tvarkymo, kasybos, jūrų ir atviroje jūroje bei bendrosiose pramonės mašinose.

Kl .: koks yra tipiškas pasukamo žiedo skersmens diapazonas?

A: Pasukamo žiedo skersmuo paprastai svyruoja nuo 0,4 iki 10 metrų, o kai kuriems pritaikymams reikia dar didesnių dydžių.

Išvada

ThePasukamasis žiedasišHuaxi yra svarbi šiuolaikinės pramonės mašinų sudedamoji dalis. Dėl savo gebėjimo atlaikyti kombinuotas apkrovas ir užtikrinti sklandų, kontroliuojamą sukimąsi, jis yra būtinas įvairioms reikmėms, pradedant vėjo turbinomis ir baigiant statybine įranga. Gamybos procesui – nuo ​​žiedinio kalimo iki preciziško apdirbimo ir terminio apdorojimo – reikia pažangių galimybių ir griežtos kokybės kontrolės.Huaxidaug investavo.

Su daugiau nei 35 000 tonų metinės žiedinio kalimo produkcijos, visapusiška įrangos baze ir tarptautinių sertifikatų rinkiniu,Huaxiįsitvirtino kaip patikimas partneris klientams 28 šalyse. Bendrovės gebėjimas gaminti standartinius ir nestandartinius produktus kartu su įsipareigojimu užtikrinti kokybę daro ją patikimu pasukamų žiedų ir susijusių komponentų šaltiniu.

Jei ieškote patikimo pasukamų žiedų tiekėjo pramonės, vėjo energijos ar statybos reikmėms arba jei turite klausimų dėl individualių specifikacijų ir kainų, raginamecontactmmus šiandien.
